香蕉视频污片机阻抗匹配的工作原理是怎样的？有哪些知识点？
文章导读：在昨天的文章中，香蕉视频IOS下载向大家介绍了香蕉视频污片机的阻抗匹配器，阻抗匹配器就仿佛是香蕉视频污片机反应腔体、电极与等离子发生器之间的桥梁。那么香蕉视频污片机阻抗匹配的工作原理是什么样的？是如何运作的？

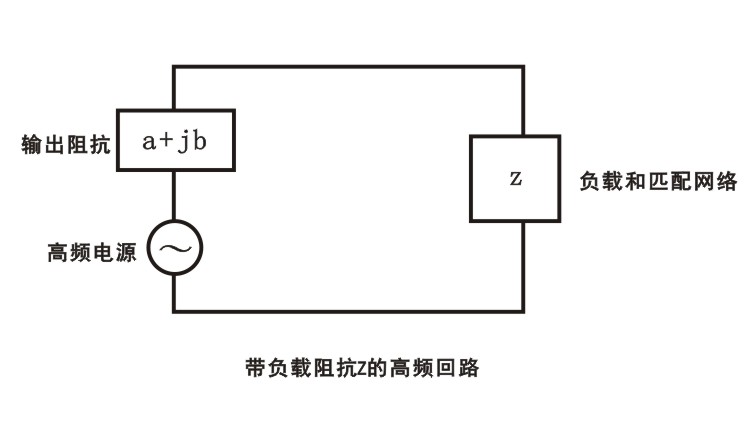

阻抗匹配常见于真空香蕉视频污片机设备上，设备的反应腔体、电极和等离子发生器统称为负载，在带负载的直流回路中，外电路的负载电阻与电源内阻相等是负载匹配一个必要条件。直流回路的这一Z大功率定理在相应的交流回路中也存在。下图为大家列举了一个具有负载阻抗z的高频回路。
设电源内阻抗即输出阻抗为（a+jb）Ω，为满足在负载上Z大的功率输出，就需要负载阻抗和高频发生器输出阻抗“共轭匹配”。共轭匹配可以实现将总阻抗变成纯电阻的，即此时负载阻抗Z必须为（a-jb)Ω。

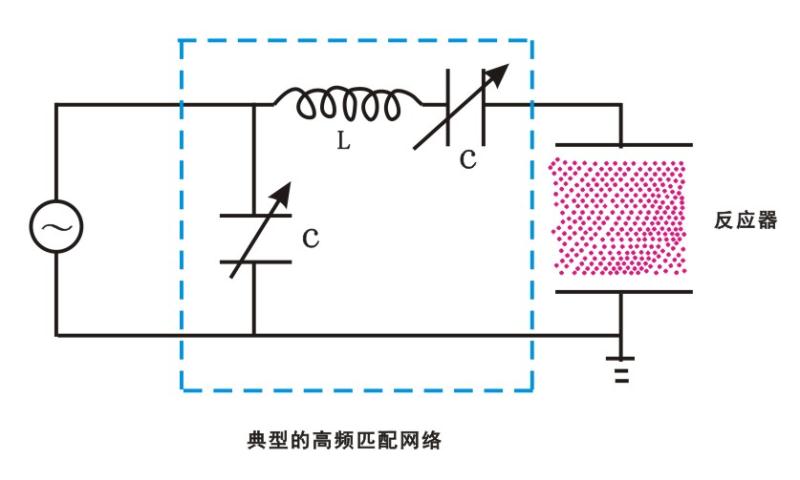

一种典型的高频匹配网络如下图所示。在香蕉视频污片机设计中，为控制回路中高频电流在合理数值区间，常会将高频发生器的输出阻抗设计成纯电阻的，其阻值一般是50Ω。高频放电阻抗一般为电容性阻抗，高频放电阻抗会因等离子处理设备中反应腔体的放电条件变化而发生数值变动，因而就需要调节匹配网络的阻抗与放电阻抗相加合，实现加合后的模拟负载阻抗与高频发生器输出阻抗一致，从而实现匹配。
换句话说，要通过各种放电条件来对匹配网络进行调节，使模拟负载也等于50Ω。此外，为了避免匹配网络因发热而造成的非必要的功率损耗，匹配网络的位置摆放也有考究，这是影响香蕉视频污片机匹配效果的其中一个因素，详细内容香蕉视频IOS下载将在之后文章中再与大家交流。
香蕉视频IOS下载电子11年专注研制香蕉视频污片机，等离子体清洗机，香蕉视频污片设备，常压大气和低压真空型低温香蕉小视频在线观看设备，大气低温等离子体表面处理系统，大气常压收放卷香蕉小视频在线观看设备，已通过ISO9001质量体系和欧盟CE认证，为电子、半导体、汽车、yi疗等领域的客户提供清洗，活化，刻蚀，涂覆的香蕉小视频在线观看解决方案，是行业内值得信赖的香蕉视频污片机厂家。如果您想要了解更多关于产品的详细内容或在设备使用中有疑问，欢迎点击香蕉视频IOS下载的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，香蕉视频IOS下载恭候您的来电！
香蕉视频IOS下载电子11年专注研制香蕉视频污片机，等离子体清洗机，香蕉视频污片设备，常压大气和低压真空型低温香蕉小视频在线观看设备，大气低温等离子体表面处理系统，大气常压收放卷香蕉小视频在线观看设备，已通过ISO9001质量体系和欧盟CE认证，为电子、半导体、汽车、yi疗等领域的客户提供清洗，活化，刻蚀，涂覆的香蕉小视频在线观看解决方案，是行业内值得信赖的香蕉视频污片机厂家。如果您想要了解更多关于产品的详细内容或在设备使用中有疑问，欢迎点击香蕉视频IOS下载的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，香蕉视频IOS下载恭候您的来电！
